應用于110kV變電站中的10kV高壓充氣柜經常發生SF氣體泄露，構成氣壓下降，影響開關柜電氣絕緣功用，給開關柜作業帶來安全隱患。現針對此類產品規劃設備中的一些問題進行剖析總結，供我們一起剖析評論，并作改善，以根絕類似問題發生。
1問題現象及剖析
1.1問題現象

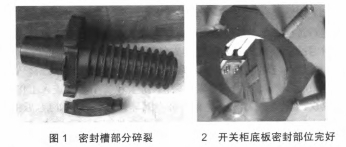

10kV高壓充氣柜作業一段時間后，低氣壓報警主張，斷路器氣室壓力下降，經SF氣體檢漏儀檢測為穿墻套管部分漏氣，拆開穿墻套管后發現密封槽部分碎裂，如圖1所示，開關柜底板密封部位完好，如圖2所示。
1.2問題剖析
如圖1所示，穿墻套管密封槽部分碎裂發生氣體泄露，與穿墻套管協作部分的密封面潤滑無缺陷。開關柜一開始在設備出廠后無漏氣現象，作業一段時間，斷路器開關分合操作幾回后呈現氣體泄露。現我們針對穿墻套管聯接結構進行剖析。
1.2.1穿墻套管上部聯接結構剖析

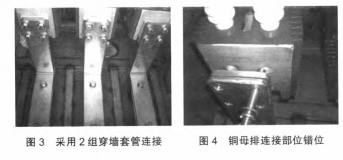

穿墻套管上部與開關柜斷路器下出線銅母排直接聯接，銅母排直接與斷路器靜觸座支架硬聯接，由于此開關柜為大電流1600A，故選用2組穿墻套管，如圖3所示。撤消銅母排后，銅母排聯接部位呈現錯位，如圖4所示。由此可見穿墻套管在銅母排聯接后存在很大的聯接應力，當開關柜斷路器分合閘時，此應力直接作用于穿墻套管上，斷路器的分合操作力全部傳遞給穿墻套管，大大增加了穿墻套管的應力變形，在必定的作用力下穿墻套管就發生了碎裂。
1.2.2穿墻套管下部聯接結構剖析

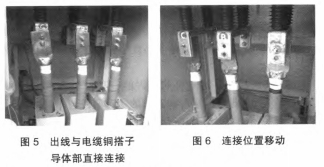

穿墻套管下部為出線，與電纜銅搭子導體部直接聯接，如圖5所示。撤消聯接螺栓后發生聯接方位移動，如圖6所示。此現象闡明電纜銅搭子與穿墻套管存在很大的聯接變形，并發生應力，在電纜通電后發生的電動力和聯接應力進一步作用于穿墻套管，使得穿墻套管發生碎裂。
1.2.3穿墻套管密封面聯接結構剖析

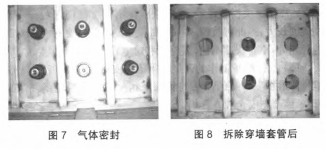

穿墻套管與開關柜通過О形密封圈與開關柜拋光面底板用螺栓壓緊固定，構成氣體密封，如圖7所示，撤消穿墻套管后如圖8所示。2個穿墻套管方位較遠，在充氣后氣室底板簡略發生變形，螺栓固定后相同存在變形應力，長時間作業后穿墻套管存在碎裂的或許。
問題處理辦法
上述均為硬聯接辦法發生的應力直接作用于穿墻套管，而穿墻套管為環氧樹脂材料，是一切聯接件中最為單薄的部分，其很或許會直接因所發生的應力而發生碎裂，從面導致漏氣現象發生。針對上述存在的問題，現改善如下:
(1）穿墻套管上部與斷路器開關靜支架聯接選用軟聯接辦法，一方面可以去除銅母排硬聯接發生的應力，其他還可吸收斷路器操作時的分合閘彈跳作用力。
(2)穿墻套管下部與電纜銅搭子導體部分聯接選用軟聯接過渡，如圖9所示，可以去除硬聯接發生的應力，一起消除電纜通電后發生的電動力，隔絕了對穿墻套管的應力作用。

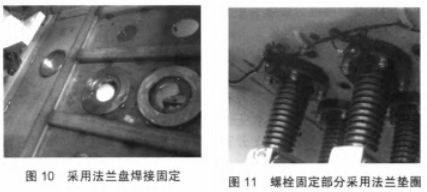

(3）穿墻套管與開關柜底板密封固定部位選用法蘭盤焊接固定設備，如圖10所示，確保穿墻套管與開關柜底板觸摸部分平整無變形。一起螺栓固定部分選用法蘭墊圈，如圖11所示，確保了螺栓緊固力均勻作用于穿墻套管，然后消除了穿墻套管密封固守時的不均勻固定應力。
通過了解高壓充氣柜漏氣問題，查找出其是由穿墻套管碎裂引起，然后進一步剖析并從根本上處理了問題，總結了高壓充氣柜一次導體硬聯接應用于穿墻套管存在的結構問題，為往后高壓充氣柜類似結構的規劃供給了一些學習。
